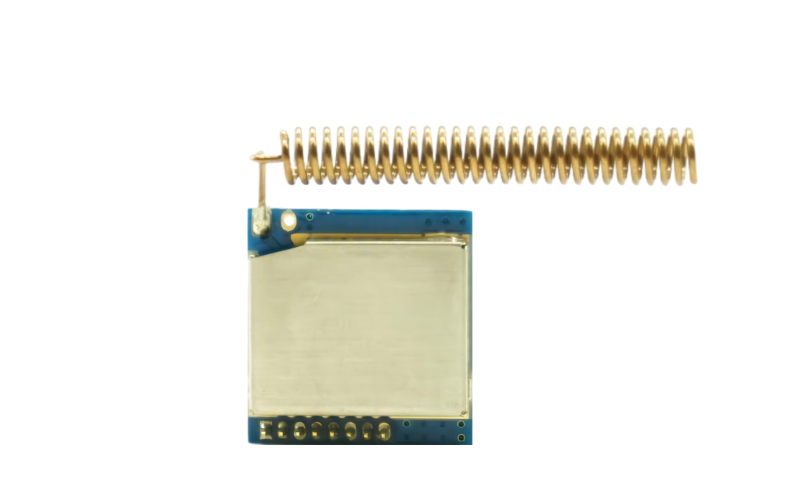

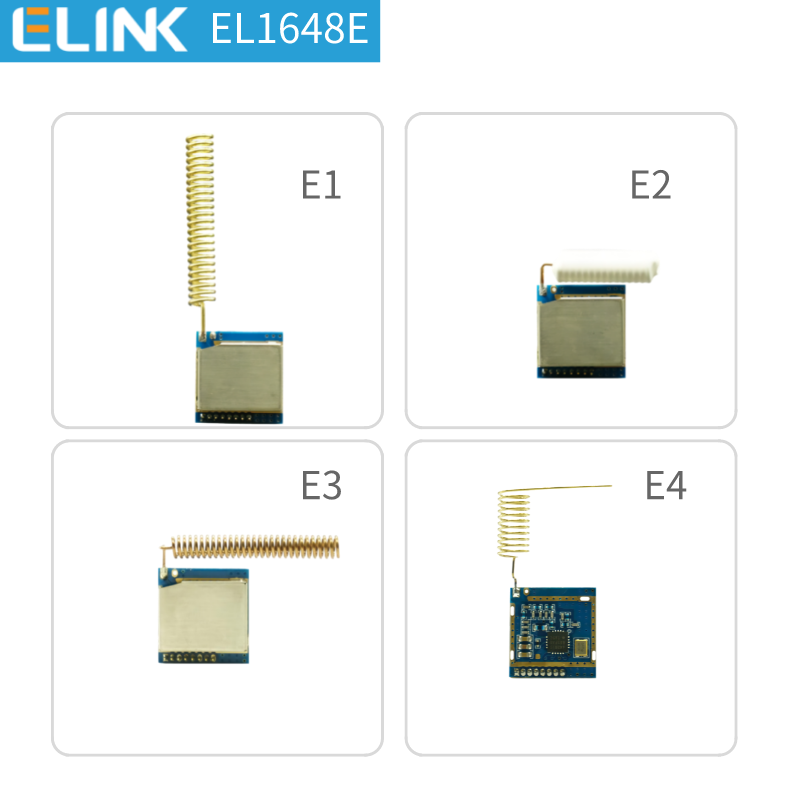

EL1648E是一款采用SI4438內核設計的輸出功率為100mW的高性能無線收發通訊模組。工作頻段為425MHz~525MHz，默認頻段為490MHz。 EL1648E是高性能低電流的425MHz~525MHz收發模組，采用SI4438內核設計，包括完整的發送器和接收器。接收靈敏度為-124dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式，數據速率從100bps~500Kbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
EL-1648E無線通訊模組說明書
VER：1.0
福州易聯電子有限公司已有多年的物聯網無線通訊技術應用經驗。專注于無線通訊技術，自動化控制應用和整體解決方案的研發，生產，銷售，服務。專業提供從事物聯網-無線產品的開發及應用。
公司主要經營無線數傳模塊系列，自組網無線數傳模塊系列，自動化控制產品系列。
公司擁有一支高素質的研發團隊，研發人員具有多年物聯網、無線遠程抄表、工業無線數據傳輸等行業實際項目研發與實施經驗，可為客戶提供良好的技術支持服務，同時可提供OEM、ODM產品定制服務。公司配備完整的研發、生產所需調試測試儀器設備，從產品研發、物料選型、生產工藝、品質控制等多個環節嚴格把關，致力于為客戶提供性能優越、穩定可靠的產品。

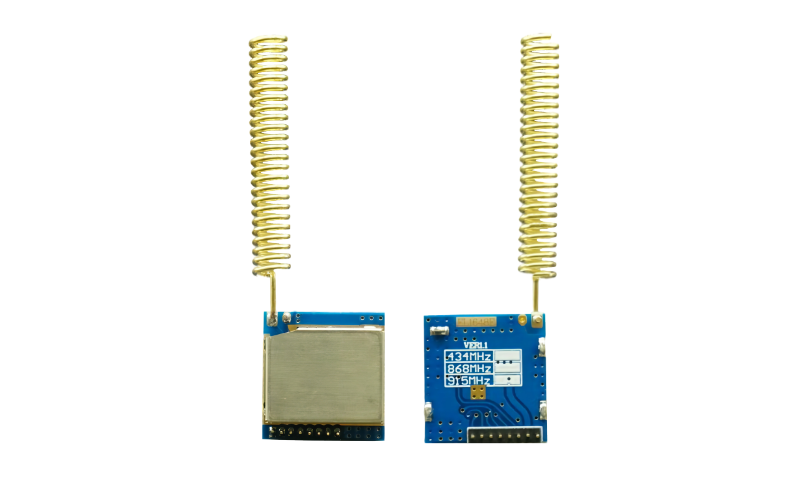

EL1648E是一款采用SI4438內核設計的輸出功率為100mW的高性能無線收發通訊模組。SI4438無線模組工作頻段為425MHz~525MHz，默認頻段為490MHz。
EL1648E是高性能低電流的425MHz~525MHz收發模組，采用SI4438內核設計，包括完整的發送器和接收器。接收靈敏度為-124dBm,最大輸出功率+20dBm,支持(G)FSK,OOK調制方式，數據速率從100bps~500Kbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要應用在遠傳抄表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
? 低成本，高性能，高可靠性
? 支持FSK、GFSK、OOK調制模式
? 支持頻率范圍425~525MHz（頻段默認為490MHz）
? 接收靈敏度高達-124dBm
? 最大發射功率+20 dBm
? 功耗低
? 14mA RX電流
? 在+10dBm輸出功率時 TX電流為18mA
? 超低電流掉電模式（30NA關機電流，50nA待機電流）
? 數據傳輸速率：100bps至500Kbps
? 電源為1.8V~3.6V
? 卓越的選擇性表現（58dB相鄰信道，在1MHz時75dB阻塞）
? 天線分集和T/R開關控制
? 高度可配置的數據包處理
? TX和RX 64B的FIFOs
? 自動頻率控制（AFC）
? 自動增益控制（AGC）
? 電池低電壓檢測
? 溫度傳感器
? 支持無線喚醒WUT功能
? 符合IEEE802.15.4g

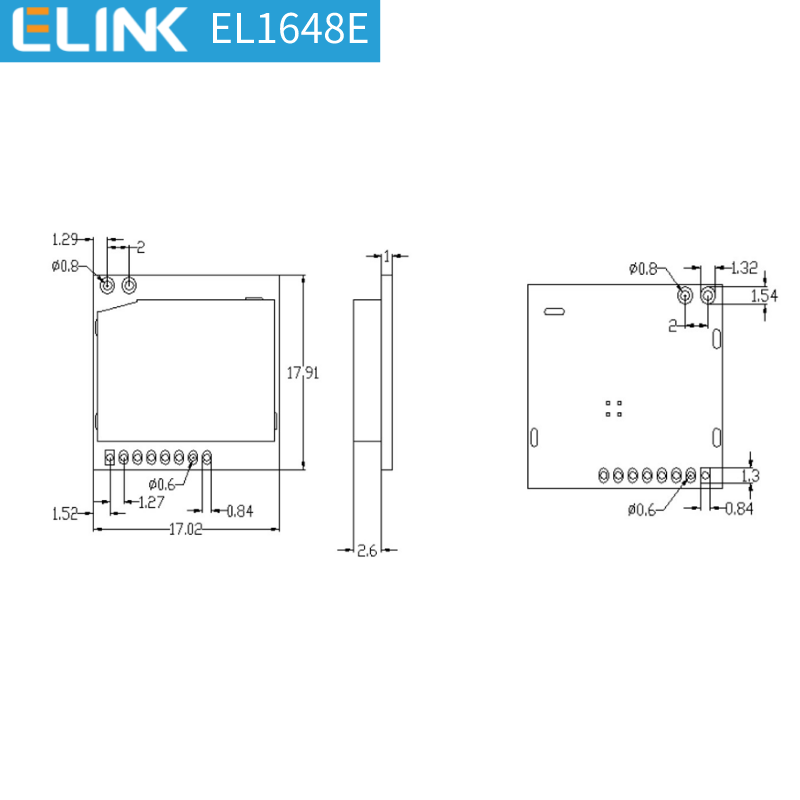

? 小體積16.5X17mm，16PIN SMD封裝，安裝方便
主要用途:
? 無線抄表
? 無線傳感器
? 遠程無線數據傳輸
? 家居自動化和安防門禁系統
? 車輛防盜
? 遠程工業遙控，遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
? 傳感器網絡
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 1.8 | 3.3 | 3.6 | V | |
工作頻率 | 425 | 490 | 525 | MHz | |
最大發射功率 | 19.8 | 20.2 | 20.6 | dBm | |
發射電流 | +20dBm 3.3V時 | 72 | 76 | 80 | mA |
數據速率 | FSK調制 | 0.1 | 500 | KHz | |
接收帶寬 | BW | 1.1 | 850 | KHz | |
RSSI分辨率 | 0.5 | dB | |||
接收靈敏度 (BT=0.5) | 速率500bps | -124 | dBm | ||
速率9.6Kbps | -114 | dBm | |||
速率40Kbps | -108 | dBm |
實測距離：3.2公里
測試條件：
天氣：陰天 ，微風
氣溫：15攝氏度
測試頻率：490MHz
測試速率：2.4Kbps
測試頻偏：4.8KHz
RSSI信號強度：65
測試結果：雙向收發數據穩定可靠
腳位編號 | 引腳定義 | 描述 |
1 | GND | 接電源地 |
2 | VCC | 接電源正極3V~3.6V |
3 | SDN | 關閉輸入引腳。0～VDDV數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。 |
4 | nIRQ | 中斷輸出引腳 |
5 | nSEL | 串行接口選擇輸入引腳。0～VDDV數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能。 |
6 | SCK | 串行時鐘輸入。0～VDDV數字輸入。該引腳提供了4線串行數據時鐘功能 |
7 | MOSI | 0～VDDV數字輸入。該引腳為4線串行數據串行數據輸入。 |
8 | MISO | 0～VDDV數字輸出，該引腳為4線串行數據串行數據輸出。 |
9 | GND | 接電源地 |
10 | NC | 懸空 |
14 | GND | 接電源地 |
15 | GND | 接天線地 |
16 | ANT2 | 接50歐的同軸天線 |
產品型號=產品類型+工作頻段
EL_1648E_490
產品型號 | 工作頻段 | 封裝形式 |
EL_1648E_490 | 490 MHZ | 半孔貼片封裝 |
福州易聯電子有限公司
Fuzhou ELINK Electronics Co., Ltd.
網址：http://www.mlmrecruitingsolutions.com
電話：86-591-87591000
地址：福建省福州市倉山區橘園洲工業區27棟
EL-1648E主要特性
? 低成本，高性能，高可靠性
? 支持FSK、GFSK、OOK調制模式
? 支持頻率范圍425~525MHz（頻段默認為490MHz）
? 接收靈敏度高達-124dBm
? 最大發射功率+20 dBm
? 功耗低
? 14mA RX電流
? 在+10dBm輸出功率時 TX電流為18mA
? 超低電流掉電模式（30NA關機電流，50nA待機電流）
? 數據傳輸速率：100bps至500Kbps
? 電源為1.8V~3.6V
? 卓越的選擇性表現（58dB相鄰信道，在1MHz時75dB阻塞）
? 天線分集和T/R開關控制
? 高度可配置的數據包處理
? TX和RX 64B的FIFOs
? 自動頻率控制（AFC）
? 自動增益控制（AGC）
? 電池低電壓檢測
? 溫度傳感器
? 支持無線喚醒WUT功能
? 符合IEEE802.15.4g
? 小體積16.5X17mm，16PIN SMD封裝，安裝方便
? 生產免調試
EL-1648E主要性能參數
類別 | 描述 | 最小值 | 典型值 | 最大值 | 單位 |
工作電壓 | 1.8 | 3.3 | 3.6 | V | |
工作頻率 | 425 | 490 | 525 | MHz | |
最大發射功率 | 19.8 | 20.2 | 20.6 | dBm | |
發射電流 | +20dBm 3.3V時 | 72 | 76 | 80 | mA |
數據速率 | FSK調制 | 0.1 | 500 | KHz | |
接收帶寬 | BW | 1.1 | 850 | KHz | |
RSSI分辨率 | 0.5 | dB | |||
接收靈敏度 (BT=0.5) | 速率500bps | -124 | dBm | ||
速率9.6Kbps | -114 | dBm | |||
速率40Kbps | -108 | dBm |
