EL1861B_PA系列是一款帶功率放大，自帶MCU的高性能的FSK 無線透明數據收發模塊。它采用的是SI 4463無線方案，用戶只要通過串口可以簡單方便的控制無線的收發，并通過串口可進行頻率、功率、無線通訊速率，可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達10KM.具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊速率高，內部自動完成通訊協議轉換和數據收發控制等特點。
模塊提供 UART 串行數據接口，只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率，工作頻率，發射功率，通訊數率，調制頻偏，接收帶寬等參數。EL1861B_PA系列模塊可廣泛應用于各類無線數據傳輸領域，是設計無線數據傳輸產品的理想選擇。
2. EL1861B_PA特性:
EL1861B_PA具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，在無線速率2.4kbps下通訊距離在空曠地實測距離10公里，內部自動完成通訊協議轉換和數據收發控制等特點。
模塊帶有無線發送自動防沖檢測，更有效提高工作效率，避免同頻干擾?？蛇x低功耗模式，降低成本，更靈活的應用。串口超大空量的接收緩沖，可緩存1000個字節（當緩存滿時引腳有指示）。簡單靈活的運用，你只要向串口發送數據，數據自動模從無線傳輸出去，而無線接收到數據，從串口直接送出（并帶有串口數據送出指示引腳），讓你實時有效的接收串口數據。EL1861B_PA讓您不用進行繁瑣的無線研發，就可以使用到最優，最穩定，距離最遠的無線模組，簡單方便就可操控無線的收發，加快您的開發周期，讓您更快的搶先市場一步！低成本，高性能，高可靠性，是工業應用的最佳選擇！
? FSK 調制, 半雙工通訊，抗干擾能力強
? 119MHz~1050MHz頻段，使用無須申請頻點。
? 頻率范圍寬，433M支持頻率可選420M~445M.50個信道，每個信道間隔500K.
? 最大輸出功率 31dBm，輸出功率可在 27~31dBm 范圍內調整
? 接收靈敏度-126dBm
? 發射工作電流 450mA@31dBm
? 接收工作電流 13mA
? 低功耗睡眠模式電流 50nA
? 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
? UART串行接口速率用戶可選，靈活匹配外部設備
? 工作頻率可設置，允許多個模塊頻分復用，互不干擾
? 射頻收發有沖突退避機制，提高數據傳輸可靠性
? 調制頻偏和接收帶寬可選，用戶可通過軟件配置
? 通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用
? 串口通訊速率 1.2kbps -256kbps，用戶可通過軟件配置
? 無線通訊速率 可選1.2 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
? 提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求
? 傳輸距離遠，開闊地無干擾情況下可達10Km 以上
? 小體積，16 PIN SMD 封裝，安裝方便
? 無線防沖撞機制，更穩定有效的傳輸數據
? 可選低功耗模式，適用于各種應用環境
? 串口輸出指示，更有效的監控數據
? 接收緩沖區防溢功能，杜絕數據的丟失
? 50個的無線通道選擇，可做信道掃描，跳頻等功能。
? 生產免調試
? 屏蔽蓋，抗干擾能力強
? 自帶看門狗，CRC校驗，CTS等無線檢測，穩定性高。

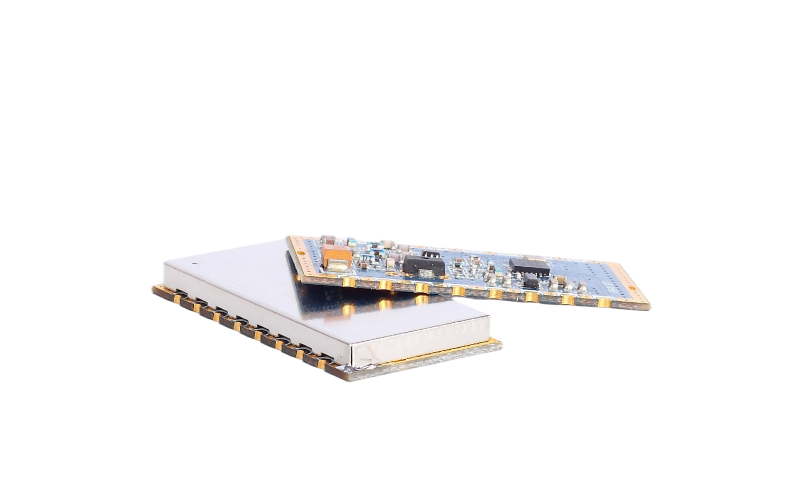

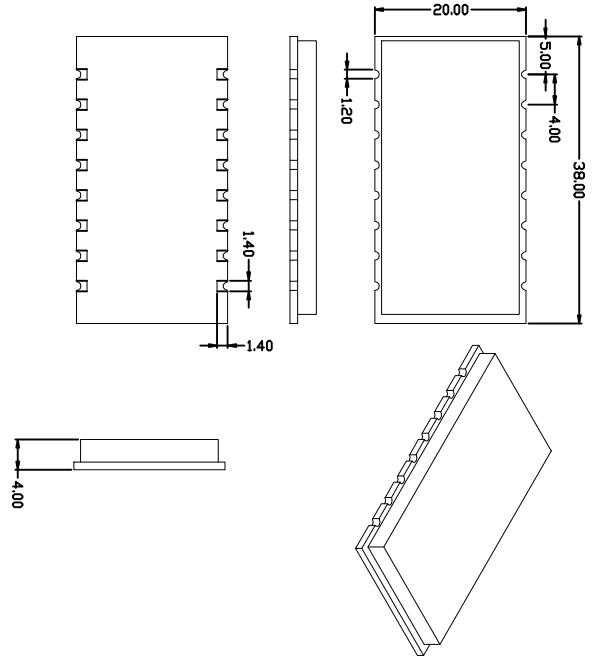

外形尺寸：38x20x2毫米
工作頻率：434MH 470MH 868M 915M
發射功率：31dBm
發送模式： OOK/FSK/GFSK/4FSK/4GFSK
工作電壓：5~8V
電壓V | 輸出功率（dBm) | 輸出功率（mW) | 電流(mA) | |
5 | 28 | 630.9573445 | 320 | |
6 | 29 | 794.3282347 | 370 | |
6.5 | 29.5 | 891.2509381 | 410 | |
7 | 29.7 | 933.2543008 | 430 | |
7.5 | 31.2 | 1047.128548 | 450 |
Silicon Labs公司的Si446x系列的是高性能低電流的119MHz~1050MHz收發器，是EZRadioPRO系列中一員，包括完整的發送器和接收器。靈敏度為-126dBm,Si4464的工作頻率119MHz~960MHz,最大輸出功率+20dBm，PA支持+27dBm或+30dBm，采用(G)FSK，4(G)FSK，(G)MSK,OOK和ASK調制，數據速率從100bps~1Mbps,工作電壓1.8V~3.6V，關斷電流30nA，待機電流50nA。主要用在智能電表(802.15.4g & MBus)、遙控、家庭安全和告警、車庫和大門開啟、遙測、家庭自動化、傳感器網絡、健康監視等。
Silicon Labs的Si446x是一款高性能，低電流的收發器，覆蓋了從119MHz~1050MHz的sub-GHz頻段。該收發器是 EZRadioPRO 系列產品的一部分，其中包括完整的發射器，接收器和收發器系列，覆蓋廣泛的應用范圍。所有部件具有出色的靈敏度（為-126dBm），同時實現了較低的工作和待機電耗。
2.3 SI4463與SI4432的比較
EL1861B_PA, EL4463_100MW,EL4432_100MW 做個簡單的參數對比
參數 | EL1861B_PA | EL4463_100MW | EL4432_100MW |
頻率范圍 | 119~1050MHz | 119~1050MHz | 240~960MHz |
接收靈敏度 | -126dBm | -126dBm | -121dBm |
發射功率 | 31dBm | 20 dBm | 20 dBm |
關機電流 | 30nA | 30nA | 50nA |
待機電流 | 50 nA | 50 nA | 800nA |
接收電流 | 10.0mA | 10.0mA | 18.5mA |
發射電流 | 450MA | 75MA | 85MA |
DATA速率 | 0.123~1M | 0.123~1M | 0.123~256K |
距離 | 10000米 434M 2.4K下 | 2800米 434M 2.4K下 | 2300米 434M 2.4K下 |
屏蔽蓋 | 有 | 無 | 無 |
2.4 EL1861B_PA默認配置
與模組通訊的串口速率：19200，無校驗,1位停止位
默認的無線通訊速率：1200bps，頻偏4800bps
默認的無線工作頻點：433MHZ
默認的信道間隔：500KHZ
默認的ID號：0001
? 家居自動化和安防門禁系統
? 無線抄表
? 車輛防盜
? 無線傳感器
? 遠程無線數據傳輸
? 遠程工業遙控，遙測
? 車庫控制
? 無線呼叫器
? 燈光控制
? 智能計量
? 遠程控制
? 家庭安全和報警
? 車庫門開啟器
? 遠程無鑰匙進入
? 自動化
? 工業控制
? 傳感器網絡
腳位編號 | 引腳定義 | 描述 |
1 | VCC | 接電源正極5V~7.5VDC |
2 | GND | 接電源地 |
3 | +3.3V | 內部LDO輸出 |
4 | MCLR | 模組復位引腳，低電平模組復位 |
5 | P2.7 | 此端口拉低，再進行復位上電 ，進入設置狀態，在此狀態，可以通過串口修改功能配置 |
6 | RXD | 串口UART接收腳 |
7 | TXD | 串口UART發送腳 |
8 | slepControl | P0.3 高的時候進入低功耗，低電平進入工作狀態 |
9 | GND | 接電源地 |
10 | slepIndicator | 休眠指示燈，高電平是表示進入休眠狀態，低電平表示工作狀態 |
11 | UART_TX_LED | 串口發送指示，有數據要送出指示腳，平時高電平，當此管腳被拉低100US后 ，串口開始送出數據 |
12 | UART_BUSY | 串口接收忙碌指示，高電平表示空閑，可以往串口送數無線轉發出，低電平 表示串口緩沖區忙碌，應暫停往串口送數。 |
13 | GPIO1 | NC |
14 | GPIO0 | NC |
15 | GND | 接電源地 |
16 | ANT | 接50歐的同軸天線 |
測試天氣：比較惡劣 測試環境：在江上兩座橋之間 測試發送模組：EL1861B_PA 測試接收模組：SI4463雙天線 測試頻率：434MH 測試速率：2.4K,頻偏4.8K 測試天氣：陰天轉小雨 | |
測試溫度：18度 | |
風強度：強 測試情況：接收信號穩定 測試距離：9.96公里 信號值：70以上 |
產品型號=產品類型+工作頻段+封裝形式
EL1861B_PA_1W
產品類型 工作頻段 封裝形式
產品型號 | 工作頻段 | 封裝形式 |
EL1861B_PA_1W -433D | 433 MHZ | |
EL1861B _PA_1W _470D | 470MHZ | |
EL1861B _PA_1W _868D | 868MHZ | |
EL1861B PA_1W _915D | 915 MHZ |
